熱芯盒模具使用方法及注意事項(xiàng)

　　熱芯盒模具在使用的時(shí)候一定要嚴(yán)格遵守工藝紀(jì)律和操作方法，這樣才能有效的提高產(chǎn)品的質(zhì)量，避免造成損失，今天浩天小編就來(lái)為大家介紹一下熱芯盒模具使用方法及注意事項(xiàng)，我們一起來(lái)了解一下吧！
　　

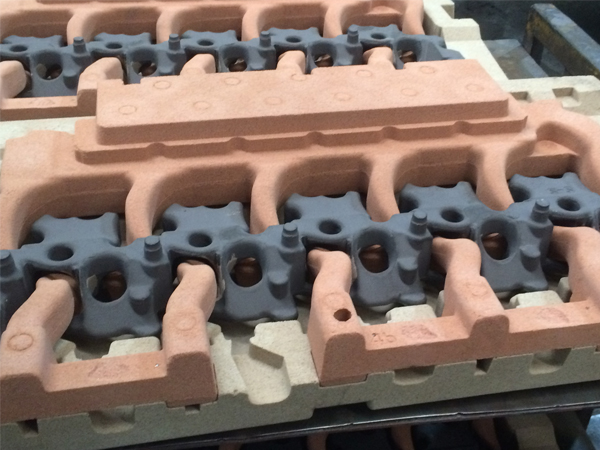

　　一、熱芯盒模具操作方法

　　
　　1、把熱芯盒模具加熱到160℃～180℃左右的溫度，然后保溫2小時(shí)；
　　
　　2、待其降溫到100℃以下；
　　
　　3、再繼續(xù)加熱到230℃～250℃左右，然后保溫2.5小時(shí)；
　　
　　4、再等到它降到100℃以下；
　　
　　5、zui后一步加熱到200℃～300℃試射制砂芯。
　　
　　經(jīng)過(guò)以上可以看出熱芯盒模具在使用前需進(jìn)行多次的加熱、保溫、降溫、加熱的試模循環(huán)操作，這樣可以保證模具整體的穩(wěn)定性、受熱變形均勻。

　　二、熱芯盒模具操作注意事項(xiàng)

　　
　　在實(shí)際操作中需要嚴(yán)格遵守工藝紀(jì)律和操作規(guī)程，認(rèn)真貫徹執(zhí)行，這是產(chǎn)品質(zhì)量的保障，否則不正確的操作容易造成損失，下面我們來(lái)看看在實(shí)際生產(chǎn)中我們需要注意哪些吧！
　　

　　1、控制模具溫度

　　
　　熱芯盒模具需要安裝熱電偶，用來(lái)測(cè)溫，安裝孔的位置也要嚴(yán)格控制，這樣才能更好的控制整套熱芯盒的溫度。模具的加熱溫度通常控制在200-320°C左右。溫度不能太高否則就會(huì)造成芯盒變形過(guò)大，如果長(zhǎng)時(shí)間如此就會(huì)導(dǎo)致芯盒易變形造成報(bào)廢。
　　

　　2、控制砂芯固化時(shí)間

　　
　　根據(jù)砂芯的厚薄、大小、形狀復(fù)雜程度、氣溫差異等情況選擇合適的固化時(shí)間，嚴(yán)格控制砂芯的加熱固化時(shí)間，可以使砂芯不會(huì)發(fā)生過(guò)度固化（燒焦），又不會(huì)不固化或固化層過(guò)薄（不熟），只有像這樣做到工藝與模具工裝緊密結(jié)合，才能保證產(chǎn)品的生產(chǎn)效率和質(zhì)量。
　　
　　經(jīng)過(guò)以上介紹可知熱芯盒模具使用方法主要是經(jīng)過(guò)多次的加熱、保溫、降溫、加熱的試模循環(huán)操作，在操作中要注意控制模具溫度及砂芯固化時(shí)間，以此保證產(chǎn)品的質(zhì)量和生產(chǎn)效率。同時(shí)在生產(chǎn)中需要制定一套熱芯盒模具的保養(yǎng)措施，明確規(guī)定熱芯盒模具型腔的清理、存放等，確保模具不受外界因素沖擊和碰撞，減少模具受損造成的變形。洛陽(yáng)浩天模具有限公司所制造的熱芯盒模具工藝優(yōu)良、模具精度高、生產(chǎn)效率高，隨時(shí)歡迎大家致電或留言進(jìn)行咨詢(xún)。
